线棒产品设计要点:
1、在设计时如对承载力要求较高,可通过增加支撑点或使用并行双杆来增加承载力。
2、设计结构时,需确认主要栽荷直接作用在线棒上,而非作用于连接件上。
3、水平距离每隔600mm(最大),需有与地面垂直的立杆支撑,每隔1200mm垂直支撑的立杆必须直接到地。
若是带脚轮的结构,底层应为双杆并行结构。
4、线棒(壁厚0.9mm)长度为600mm,安全承重为120kg(壁厚越大承重越大)。
5、同等长度下,一根完整的线棒承重力要比几根由金属接头拼接起来的线棒承重力强,
所以在设计组装产品时,受力的线棒必须为整根,非受力(起连接作用)的线棒可以分段。

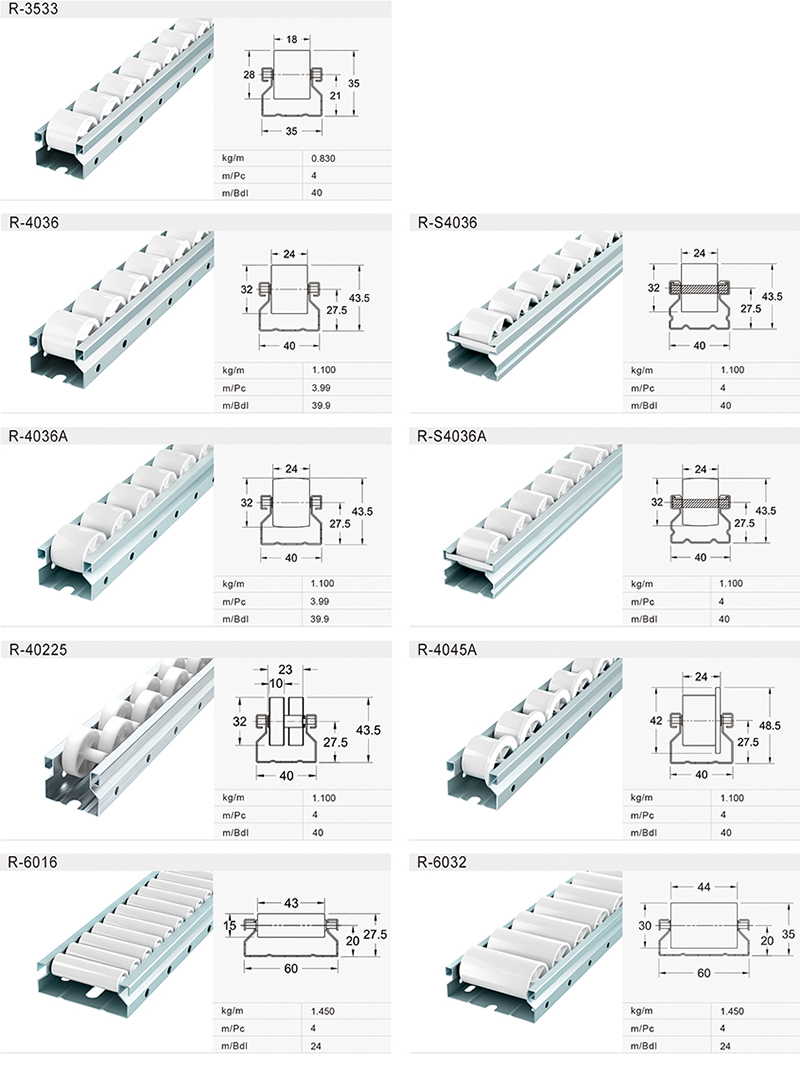

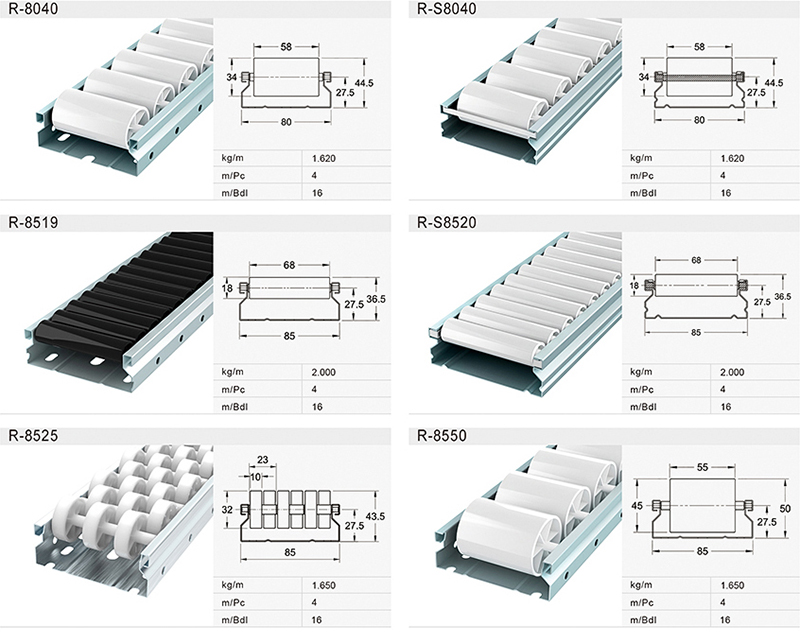

6、先进先出流利条货架在设计时,每列的宽度(中心距)应设计为所放置的周转箱宽度+60mm,每层的高度为所放置的周转箱高度+50mm。
7、一般流利条轨道的倾斜角度为5~8度,
在放置精密物料、重型物料或周转箱底部比较光渭时,倾斜角应选择小一些。
8、设计线棒产品时应详细考虑使用情况,如果不需要移动,尽量不要设计成带脚轮的产品。
